Schroff电源

MAX UR 13100-134

产品描述：MAX UR 13100-134 19'' AC/DC 开关电源, maxpower 100 W, 可调, 单相
产品说明书下载

提取码：wszj
在线订购

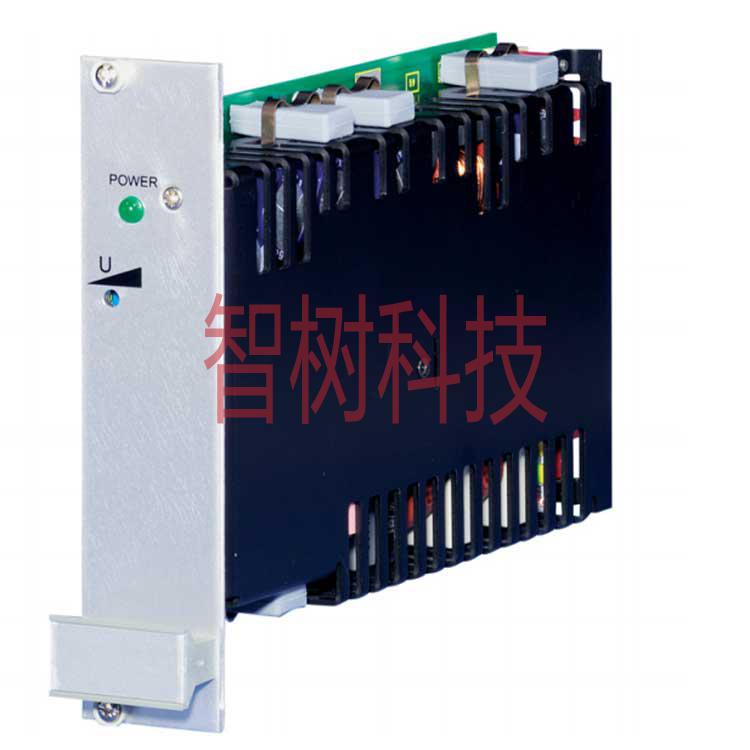

19'' AC/DC 开关电源, maxpower 100 W, 可调, 单相

产品目录号： 13100-134

宽可调输出电压范围
宽输入电压范围90 ...264 VAC和100 ...360 VDC，带有源功率因素校正（PFC）
单输入电压
用于冗余运行的集成解耦二极管
有源均流母线（CSB）
发出信号：输出电压正常

备注：

请分别订购前面板

应用：

兼容19"

规格：

通用型19"

输出电压：

备注：

主电源电压190 VAC时的输出数据: Ta= 0 ...50 °C: 16 – 30 V / 3.4 A

类型：

开关PSU

功率类型：

AC/DC

输出功率：

100 ... 180 W

技术数据

深度mm	171.93
电压1 V	24.0
电流1 A	3.4
功率W	102.0
说明	MAX UR
高度U	3
宽度HP	6

Connector pin-out Connection
------------------- -------------------
Pin 4 Output + V1
Pin 6 Output + V1
Pin 8 Sense line + V1
Pin 10 Sense line V0 V1
Pin 12 Output 0V V1
Pin 14 Output 0V V1
Pin 16 -
Pin 18 -
Pin 20 -
Pin 22 CSB
Pin 24 Output OK
Pin 26 -
Pin 28 L
Pin 30 N
Pin 32 PE

交付包括：

商品	数量	说明
1	1	兼容19''的电源，高3 U，宽度A：6 HP，深171.93 mm（板深160 mm），输出电压出厂预设为12 V / 24 V，连接器H 15 M，编码条（已安装）
