Schroff电源

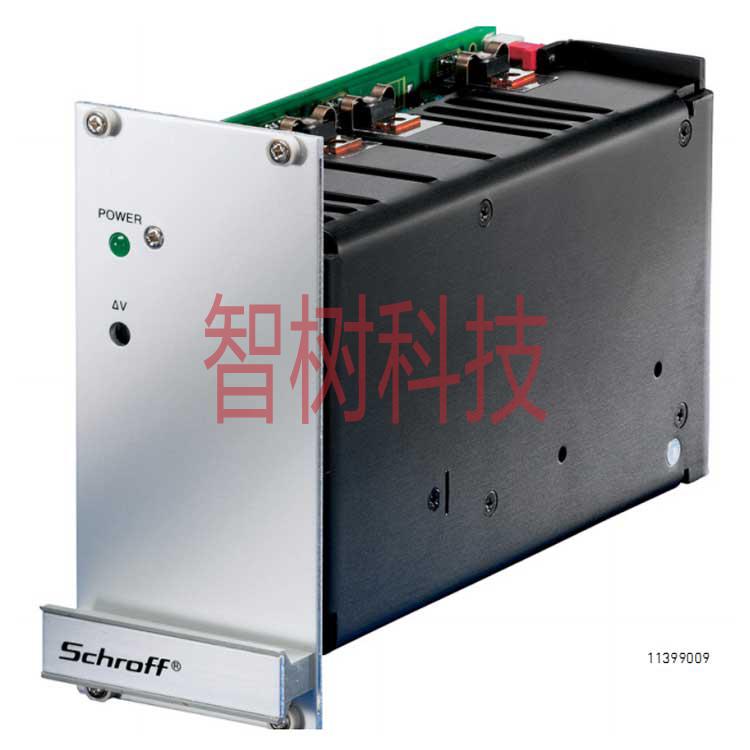

MAX 312 13100-122

产品描述：MAX 312 13100-122 19'' AC/DC 开关电源, maxpower 100 W, 三相
产品说明书下载

提取码：q4qm
在线订购

19'' AC/DC 开关电源, maxpower 100 W, 三相

产品目录号： 13100-122

高功率密度
宽输入电压范围90 ...254 VAC和100 ...360 VDC，带有源功率因素校正（PFC）
3个输入电压
发出信号：输出电压正常

备注：

请分别订购前面板

应用：

兼容19"

规格：

通用型19"

输出电压：

备注：

主电源电压190 VAC时的输出数据: Ta = -25 ...50 °C；V1 = 5 V / I1 = 8 A；V2 = 12 V / I2 = 2.5 A；V3 = -12 V / I3 = 2.5 A

类型：

开关PSU

功率类型：

AC/DC

输出功率：

100 ... 180 W

技术数据

电压1 V	5.0
电流1 A	8.0
电压2 V	12.0
电流2 A	2.5
电压3 V	-12.0
电流3 A	2.5
功率W	100.0
说明	最大312
高度U	3
宽度A (HP)	8
深度mm	171.93

Connector pin-out Connection
------------------- -------------------
Pin 4 Output + V1
Pin 6 Output + V1
Pin 8 Sense line + V1
Pin 10 Sense line V0 V1
Pin 12 Output 0V V1,2
Pin 14 Output 0V V1,2
Pin 16 Output + V2
Pin 18 Output 0V V1,2
Pin 20 Output 0V V3
Pin 22 Output - V3
Pin 24 Output OK
Pin 26 -
Pin 28 L
Pin 30 N
Pin 32 PE

交付包括：

商品	数量	说明
1	1	兼容19''的电源，高3 U，宽度A：8 HP，深171.93 mm（板深160 mm），连接器H 15 M，编码条（已安装）

上一个：MAX 215 13100-116 下一个：MAX 315 13100-123
